第二種電気工事士の技能（実技）試験で、複線図を書かないで（配線図だけを見て）接続（結線）する方法をオンデマンド今井氏のEWC理論（実体複線図）とジェイメディアネットの試験対策DVD（スリーフォー式）を参考に勉強したので、メモしておきます。
2021年版 ぜんぶ絵で見て覚える 第2種電気工事士 技能試験すい~っと合格: 入門講習DVD付
- 出版社: ツールボックス
- 作者: 藤瀧和弘
- 発売日: 2021/02/26
複線図を書かないで接続する方法（ルール）
ルール1（電源の白）
- 「電源の白」「ボックス渡りの白」「ランプ※の白」「コンセントの白」をつなぐ
- スイッチとランプ※をつなぐ
（スイッチ線の優先順位は赤>白>黒）
（渡り線の優先順位は赤>黒）
- 残った黒をまとめてつなぐ
- ※ ランプ、シーリング、その他負荷となるもの

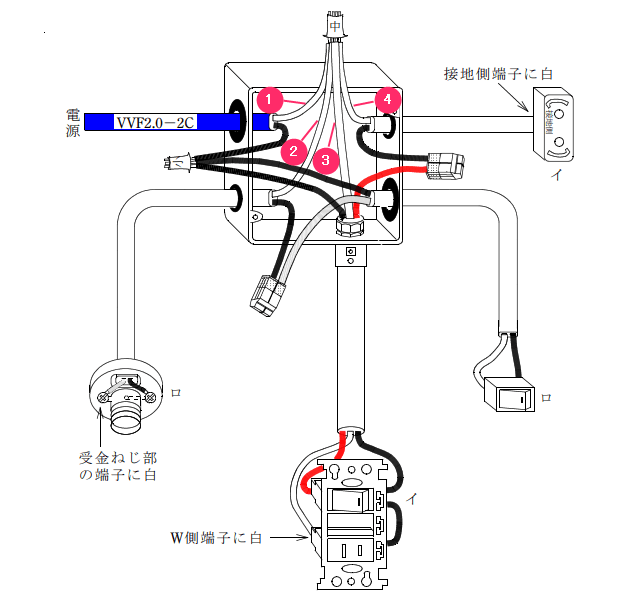

ルール1（電源の白）
①電源の白と②ロののランプの白③コンセントの白④イのシーリングの白をつなぐ

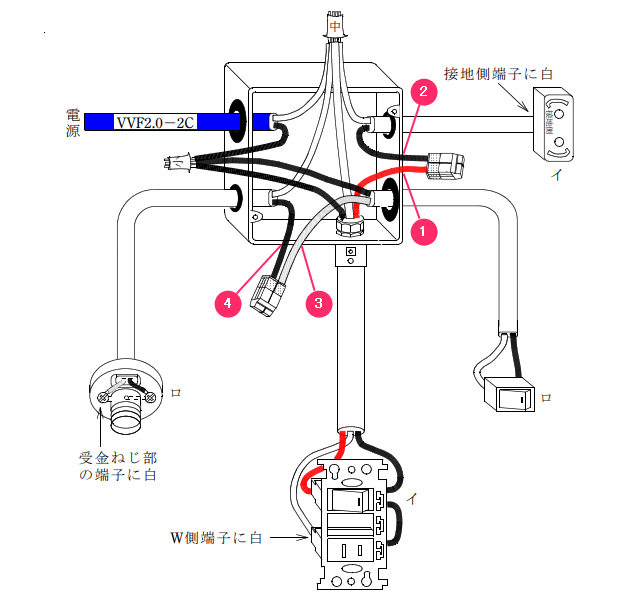

ルール2（スイッチとランプ）
イのスイッチでイのシーリングを点灯させたいので
①イのスイッチの赤（赤は黒より優先）と②イのシーリングの黒をつなぐ
ロのスイッチでロのランプを点灯させたいので
①ロのスイッチの白（白は黒より優先）と②ロのランプの黒をつなぐ
ルール3（残りの黒）
最後に残った①電源の黒と②ロのスイッチの黒③イのスイッチ（コンセント）の黒をつなぐ
